Přesné lití v zařízeních pro proudění: Zvyšování výkonu uzavíracích orgánů, čerpadel a oběžných kol pomocí ztraceného voskového lití

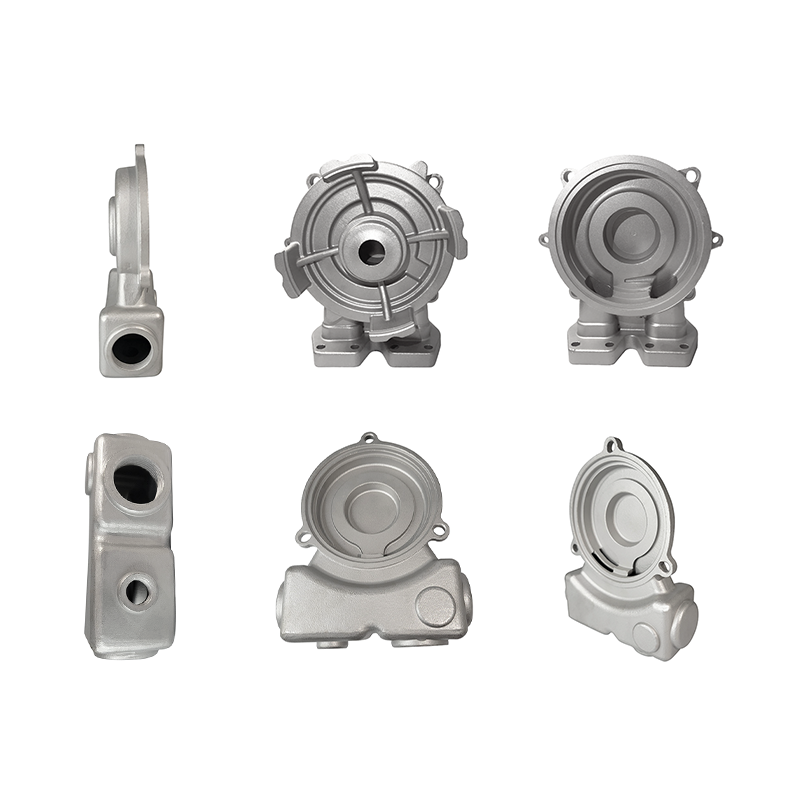

Shrnutí: Přesné lití, také známé jako ztracené voskové lití, revolucionalizuje výrobu kritických komponentů pro zařízení řízení toku, jako jsou tělesa ventilů, skříně čerpadel a oběžná kola. Tento proces umožňuje výrobu dílů s vynikající rozměrovou přesností, složitými vnitřními geometriemi a vysoce kvalitními povrchovými úpravami přímo z formy. Pro průmyslové odvětví, které spoléhá na systémy pro manipulaci s kapalinami, to znamená komponenty, jež zajišťují optimalizované charakteristiky toku, zvýšenou odolnost proti korozi a spolehlivý provoz za podmínek vysokého tlaku a vysoké teploty. Využitím přesného lití mohou výrobci vyrábět díly téměř ve finálním tvaru (near-net-shape), čímž se minimalizuje odpad materiálu a snižuje potřeba rozsáhlého sekundárního obrábění, což vede k významným úsporám nákladů i času.

Klíčové vlastnosti a výhody pro zařízení pro proudění. Přesné lití nabízí zřetelné výhody, které přímo naplňují přísné požadavky průmyslu ventilů, čerpadel a oběžných kol.
Návrhová svoboda pro složité vnitřní průtokové kanály. Klíčovou výhodou je vytváření složitých vnitřních průtokových kanálů a tenkostěnných částí, které je buď nemožné, nebo nesmírně drahé vyrobit tradičním obráběním nebo pískovým litím. U litin oběžných kol umožňuje aerodynamicky optimalizované profily lopatek, které maximalizují hydraulickou účinnost a snižují kavitaci. U víceportových těles ventilů umožňuje integraci složitých vnitřních přívodů do jediné, netěsnící litiny, čímž se eliminují svařené spoje, které jsou potenciálními slabými místy.

Tato absolutní svoboda návrhu znamená, že konstruktéři již nejsou omezeni fyzickými omezeními řezných nástrojů ani vrtání po přímých čarách. Složité vnitřní konfigurace, jako jsou hladké zakřivené průchody, měnící se průřezy a integrované chladicí pláště s dvojitou stěnou, lze dokonale zopakovat od voskového modelu až po finální kovovou součástku. V proudových systémech vysoce výkonného provedení je vyhnutí se ostrým úhlům a náhlým přechodům uvnitř proudové dráhy klíčové pro minimalizaci tlakových ztrát a eliminaci mrtvých zón, kde by se mohly usazovat sedimenty nebo korozivní látky. Lisování do keramické formy (investiční lití) přirozeně podporuje tyto organické, matematicky optimalizované tvary, čímž zajišťuje, že teoretická proudová dynamika navržená ve simulačním softwaru je v kovové součástce dokonale realizována.

Univerzálnost materiálů a vyšší kvalita metalurgie Tento proces je kompatibilní s širokou škálou technických slitin, které jsou klíčové pro aplikace s tekutinami, včetně nerezových ocelí (např. CF8M, duplex), super slitin (např. Inconel) a měděných slitin odolných proti korozi. Řízená tuhnoucí krystalizace v keramické formě vede ke vzniku jemné a rovnoměrné zrnitosti, čímž se zlepšují mechanické vlastnosti – jako je únavová pevnost a odolnost proti nárazu – konečných těles čerpadel a ventilových součástí, což je zásadní pro cyklické tlakové zatížení.

Na rozdíl od jiných výrobních procesů, které jsou omezeny na vysoce tvárné materiály nebo konkrétní chemické složení, ztrátové lití snadno zpracovává kovy, které jsou známé tím, že je obtížné je obrábět nebo kovat, například slitiny Stellite nebo specializované nikl-chromové slitiny. Protože kov je do formy naléván v kapalném stavu, tvrdost nebo tendence k tvárnému zpevnění cílové slitiny nepředstavují při tvarování žádnou komplikaci. Navíc speciální keramické obalové materiály používané při přesnému lití odolávají chemickým reakcím s nestabilními roztavenými kovy a tím zachovávají čistotu a složení slitiny. Výsledná metalurgická integrita minimalizuje vnitřní mikroporozitu a nečistoty, čímž výrazně zvyšuje odolnost součásti proti napěťové korozní trhlině a místnímu pittingu v náročných provozních prostředích.

Zlepšený výkon a snížené celkové náklady Součásti vyrobené investičním litím často vykazují zlepšené výkonové parametry. Hladší povrchy po lití snižují tření kapalin a turbulenci, což přímo přispívá ke zvýšení účinnosti čerpadel. Možnost výroby tvarově blízkých polotovarů výrazně snižuje odpad materiálu až o 90 % ve srovnání s obráběním z tyčového materiálu a může snížit následné obráběcí náklady o 60 % nebo více, čímž nabízí výhodné celkové náklady na vlastnictví pro součásti vyšší hodnoty.

Při výpočtu celkového finančního dopadu se skutečná hodnota přesného lití výrazně rozšiřuje daleko za počáteční náklady na tvárnice. Tradiční výrobní metody často vyžadují použití masivních plných bloků drahých slitin, které se pomalu obrábějí, přičemž vzniká značné množství odpadního kovu, jehož hodnota při recyklaci klesá. Lití do ztracené formy napouští do přesně navržené dutiny pouze nezbytné množství kovu a využívá specializované systémy přívodů k maximalizaci výtěžku materiálu. Navíc, protože odlitky vycházejí z formy s vysokou přesností podle konečného konstrukčního výkresu, sekundární obrábění je omezeno pouze na kritické stykové plochy, závity a drážky pro O-kroužky. Toto snížení počtu obráběcích hodin prodlužuje životnost nástrojů, snižuje potřebu pracovní síly a zkracuje dobu průchodu výrobků výrobním procesem, čímž se snižují provozní náklady výrobců zařízení.



Technické specifikace a výrobní přesnost Předpoklad pro použití přesného lití u kritických prvků pro tekutiny je založen na jeho technických možnostech.
Rozměrová přesnost a tolerance: Standardní lineární tolerance lze udržet v rozmezí ± 0,005 palce na palec (± 0,127 mm na 25,4 mm), přičemž u kritických rozměrů lze dosáhnout ještě přesnějších tolerancí. To zajišťuje správné pasování a funkčnost dílů armatury, řídících klapka a opotřebitelných kroužků čerpadel, kde přesné vůle určují účinnost celého systému.

Úprava povrchu: Typické povrchové úpravy po lití se pohybují v rozmezí 125 až 250 mikropalců Ra (3,2 až 6,3 mikrometru Ra), což často eliminuje nutnost operací jako jsou tryskání abrazivem, broušení nebo leštění před nanesením povlaku, výstelky nebo konečnou montáží. Tato extrémně hladká struktura povrchu minimalizuje odpor kapaliny v mezní vrstvě a tím i ztráty energie.

Normy integrity: Litiny pro tlakově namáhané části se pravidelně vyrábí tak, aby splnily přísné průmyslové specifikace, jako jsou například ASME B16.34 pro uzavírací armatury, API 610 pro odstředivá čerpadla a různé mezinárodní materiálové normy ASTM. Každá výrobní dávka podléhá 100% přísným kontrolním postupům, které zahrnují přesnou rozměrovou metrologii, kapilární zkoušku (PT) ke zjištění povrchových nespojitostí a rentgenovou zkoušku (RT) nebo ultrazvukovou zkoušku (UT) k ověření vnitřní objemové neporušenosti, čímž je zaručena absolutní tlaková těsnost a spolehlivý provoz za nestabilních provozních podmínek.

Časté dotazy zákazníků v oboru zařízení pro proudění
Otázka 1: Mohou součásti vyrobené přesným litím odolat vysokým tlakům a korozivnímu prostředí?
Odpověď: Rozhodně ano. Kombinace kovového lití vysoké integrity a možnosti použití pokročilých slitin odolných proti korozi činí lité armatury a čerpadla ideálními pro náročné aplikace při těžbě ropy a zemního plynu, při zpracování agresivních chemikálií a v mořských desalinizačních zařízeních. Tyto součásti jsou ověřené pro bezpečné zvládání extrémních provozních tlaků přesahujících 2500 psi a zároveň pro manipulaci s vysoce agresivními, korozivními médii bez předčasného stárnutí nebo strukturálního selhání.

Otázka 2: Jak se přesné lití srovnává s kováním u lopatkových koloček?
Odpověď: Zatímco kování poskytuje výjimečnou surovou strukturální pevnost podél určitých směrů zrna, přesné lití umožňuje neporazitelnou konstrukční složitost pro optimalizaci hydrodynamiky. Kování není schopno vytvořit duté vnitřní dutiny ani složité, překrývající se trojrozměrné geometrie lopatek bez rozsáhlého a nákladného frézování na pětiosých CNC strojích. Proto ztrátové lití zůstává celosvětově preferovanou a ekonomicky životaschopnou výrobní metodou pro uzavřené nebo polozavřené oběžná kola s pokročilými profilovanými lopatkami navrženými tak, aby maximalizovaly výkon čerpadla.

Otázka 3: Jaká je typická doba dodání pro výrobu prototypu nového oběžného kola?
Odpověď: Využitím moderních metod rychlého nástrojového vybavení, jako je přímé 3D tisk voskových nebo pryskyřičných modelů nebo použití rychlých nástrojových vložek pro voskovou lití formu, lze funkční kovové prototypy dodat již za 4 až 6 týdnů. Tento ekosystém rychlého prototypování umožňuje konstrukčním inženýrům provádět rychlé fyzické iterace, provádět testování na vodním stolci a ověřovat křivky hydraulické účinnosti ještě před tím, než dojde k investici kapitálu do trvalého, plně rozměrového tvrdého nástrojového vybavení pro sériovou výrobu.

Pro výrobce a inženýry v průmyslu zpracování kapalin není přesné investiční lití pouze izolovaným výrobním procesem, ale klíčovým strategickým nástrojem. Umožňuje spolehlivou výrobu vysoce výkonných a odolných komponentů pro řízení toku, které bezpečně zvládají nejnáročnější aplikace zpracování kapalin po celém světě. Tím, že napojuje pokročilou teorii proudění kapalin na spolehlivou fyzickou realizaci, investiční lití stále zvyšuje standardy výkonu, účinnosti a bezpečnosti moderních systémů zařízení pro řízení toku po celém světě.
